Анализ на напукване при огъване върху формована горещо валцована стоманена плоча Q235B

Горещо валцуваната лента Q235B е обикновена въглеродна структурна стомана. Има прилично удължение, здравина, издръжливост и формоспособност. Материалът работи добре за щамповане и заваряване, така че фабриките го използват широко за производство на механични части и висококачествени заварени структурни компоненти за сгради и мостове.

Проведохме тестове за оформяне на проби, но открихме масово напукване по време на огъване. За да открие първопричините и да направи планове за подобрение, които отговарят на стандартите на клиентите, нашият екип проведе тестове върху кракнати проби. Проверихме химичния състав, микроструктурите на напуканите и непокътнати зони, формата на повърхността на счупване, вътрешните включвания и размера на зърното, за да потвърдим какво е довело до пукнатини при огъване.

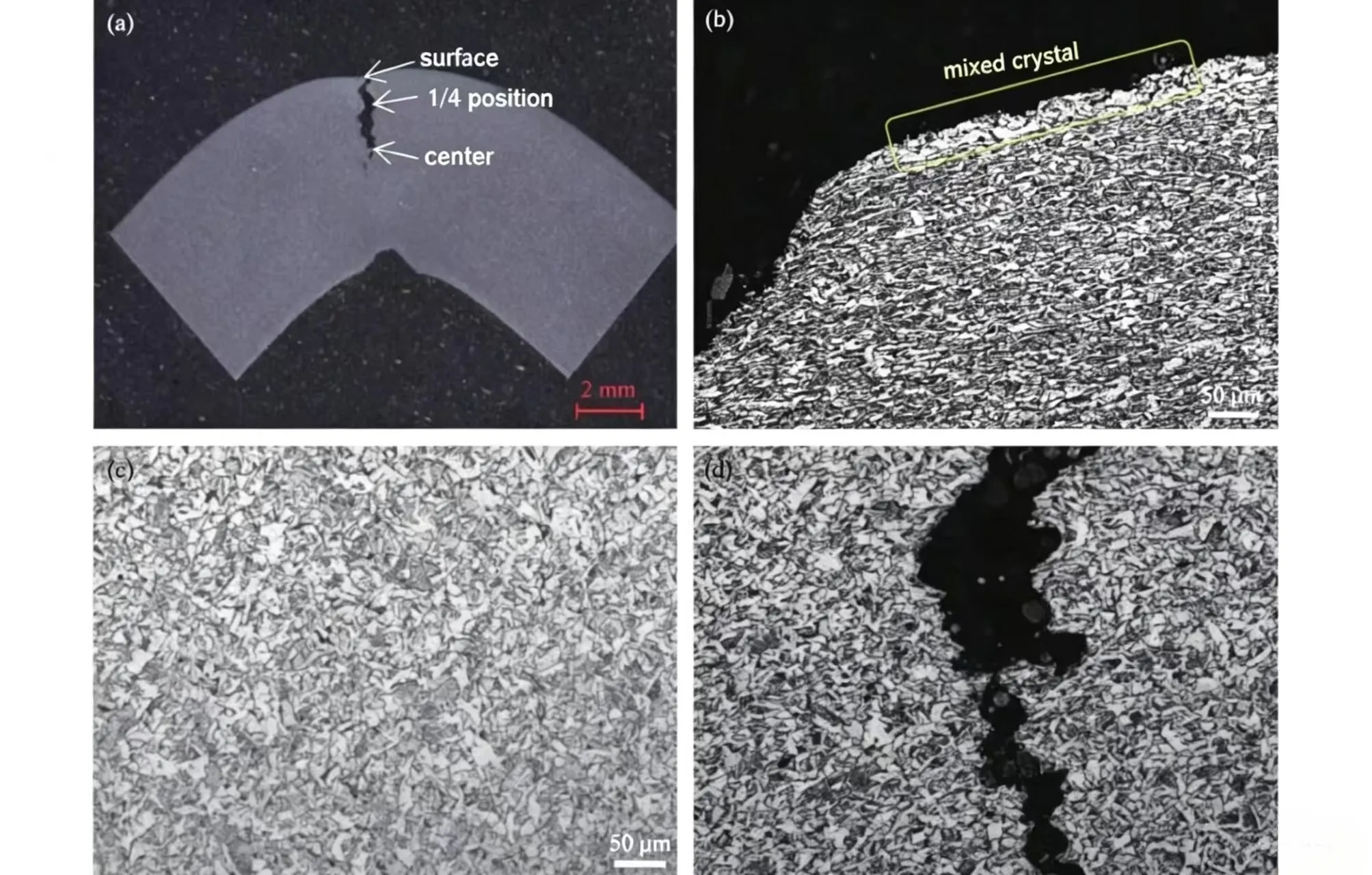

Инженерите от Sanhe установиха, че обезвъглеродяването на повърхността и структурата със смесени зърна не предизвикват пукнатини, но карат съществуващите пукнатини да се разпространяват много по-бързо. Микроструктурата на необработената лента остава постоянна във всички тестови проби: съдържанието на бейнит спада от повърхността към сърцевината, докато съдържанието на ферит се повишава и малко количество игловиден ферит се появява на повърхността на лентата.

Решения

1. Изчистете неравностите по краищата на лентата преди щамповане и огъване. Това премахва малки микропукнатини по ръбовете, причинени от грубо рязане, и значително намалява напукването при огъване.

2. Говорете с клиента относно техните строги изисквания за огъване. Можем или да препоръчаме алтернативни марки стомана с по-ниска граница на провлачване, или да персонализираме лентата Q235B за тяхната поръчка, като коригираме целевите стойности на производителност на опън. Персонализираните по-меки механични свойства ще отговарят на процеса на щамповане и ще спрат появата на пукнатини при огъване.
