Маринована и омаслена стоманена плоча

Декапиращата плоча, чието пълно име е горещо валцувани байцвани и омаслени листове и намотки, е вид стоманен продукт, произведен от висококачествени горещо валцувани тънки рулони. Суровината преминава през пълна линия за байцване, за да се отстрани повърхностния котлен камък, последвано от подрязване на ръбовете, довършване и други довършителни процедури.

В сравнение с обикновената горещо валцована стомана, тя може да се похвали с по-добро състояние на повърхността, по-строг толеранс на размерите и превъзходна производителност на щамповане. Междувременно декапираната и омаслена стоманена ламарина е на много по-ниска цена от студено валцуваната стоманена ламарина. Поради тази причина той е признат за идеален заместител за спестяване на разходи, който „заменя студено валцуваната стомана с горещо валцуван материал“.

Маринованата и омаслена стоманена плоча е намерила обширни приложения в автомобилостроенето, производството на машини, производството на домакински уреди, леката промишленост и хардуерните сектори. PO стоманената плоча има особено жизненоважно приложение в производството на части за автомобилни шасита, главини на колела, корпуси на компресори и други ключови компоненти.

Критични контролни точки в нашия процес на ецване

Прецизност на подрязване на ръбове: Ние прилагаме странично подрязване с толеранс на ширината на процепа от ±0,5 mm, за да елиминираме закалените от работата ръбове. Това предотвратява напукване на ръбовете по време на дълбоко изтегляне на главините на колелата - често срещан отказ, ако се използва неподрязан HRC.

Контрол на теглото на смазване: След байцване ние нанасяме масло против ръжда при 1,0-2,0 g/m² (двете страни). За клиенти, използващи роботизирано заваряване, ние можем да коригираме това до 0,5-0,8 g/m² при поискване, за да избегнем пръскане и порьозност на заваръчния шев – това е специфична болезнена точка, която решихме за автомобилните доставчици от ниво 1.

Грапавост на повърхността (Ra): За разлика от стандартния HRPO, който предлага ~Ra 1,5-2,5 μm, ние предлагаме фино завършен вариант при Ra ≤ 1,2 μm за приложения, изискващи директно боядисване без междинно шлайфане.

Сравнение между декапирана стоманена ламарина и студено валцована стоманена ламарина

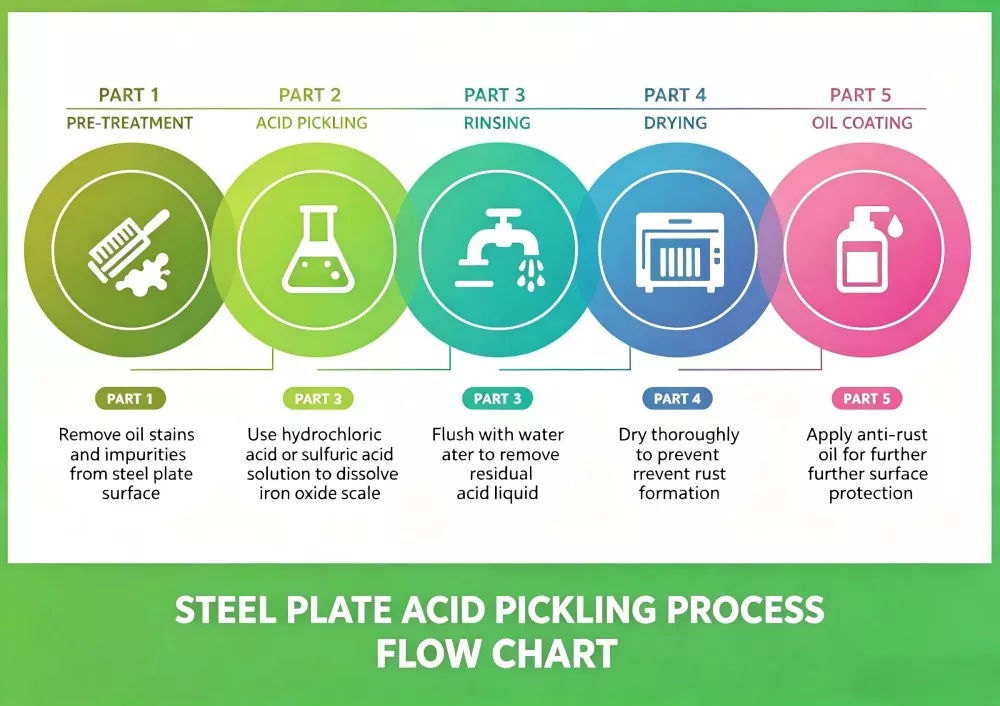

Принцип на декапиране на стомана

Мариноването разчита на химическата разтваряща сила на киселините.

В нашите промишлени непрекъснати линии за ецване ние използваме предимно солна киселина с висока концентрация (HCl) при концентрация 18-22%, съчетана със собствен инхибитор на корозията. Тази специфична формула ефективно премахва котления камък от магнетит (Fe₃O₄), като същевременно предотвратява образуването на мехури върху стоманения субстрат, предизвикано от водород - критична контролна точка, която отличава професионалните ецващи машини от обикновените преработватели.

Тези киселини предизвикват химични реакции с оксиди и замърсители, покриващи повърхността на декапирана и омаслена стоманена плоча, разтваряйки такива вещества и ги отделяйки от стоманената основа.

Справка за приложенията на декапирани стоманени листове, общи степени и спецификации

Кога да заменим HRPO със студеновалцована стомана?

Референтен случай 1

Проект за намаляване на разходите за немски OEM селскостопански машини

Предизвикателство: Клиентът използва 2,0 mm студено валцована стомана CR4 за скоби на кабината на комбайна, като разходите за материали представляват 34% от общите разходи за части. Те се нуждаеха от алтернатива без преоборудване на съществуващите щампи за щамповане.

Нашата намеса: След като анализирахме техния чертеж (радиус на огъване R=6 mm, толеранс на дебелината ±0,08 mm), препоръчахме замяна с 2,0 mm SPHC-PO. Регулирахме теглото на смазване до 0,6 g/m², за да гарантираме, че тяхната роботизирана линия за заваряване (марка Fronius) няма проблеми с нулевата порьозност.

Резултат: 22% спестяване на материални разходи (спестяване на €0,85 на скоба × 180 000 бр./година = €153 000 спестяване на година). Нулево разцепване или повърхностни дефекти след прахово покритие (втвърдяване при 200°C за 20 минути). Клиентът вече е прехвърлил тази замяна на 3 допълнителни номера на части.

Сценарии за приложение и препоръки за избор на степен на материал

Предимства на мариновани и омаслени чинии

Отлична точност на размерите: толеранс на дебелината ±0,05 mm (потвърдено от ултразвуков дебеломер на място, доклад от инспекция, прикрепен към всяка бобина)

Страхотни механични свойства: Граница на провлачване 235-345 MPa, удължение ≥ 38% (съгласно JIS Z 2241 тест за опън, проба, взета от всяко топлинно число)

Изключителна обработваемост: Успешно дълбоко изтегляне до коефициент на изтегляне 2,2 (валидиран в нашата вътрешна прес-лаборатория преди масово производство)

Гарантиране на качеството и проследимост на веригата за доставки

Източник на мелница: Нашите намотки произхождат от Baosteel, Shougang и HBIS (със сертификати за пълно изпитване на мелница EN 10204 тип 3.1).

Инспекция от трета страна: инспекцията на SGS/BV се приема в порта за товарене. Ние предоставяме регистрационни файлове за концентрация във ваната за ецване при поискване.

Гаранция против ръжда: При съхранение на закрито (RH < 60%, температура 15-25°C), ние гарантираме липса на червена ръжда за 6 месеца (удължени от стандартните 3 месеца чрез нашата опция за VCI смазване).

ЧЗВ

Q1: Каква е разликата между маринована и омаслена стоманена плоча и студено валцована стоманена ламарина?

A1: Стоманена плоча PO (намазана и омаслена) се основава на горещо валцована стомана с обработка на ецване, с по-ниска цена. Студено валцуваната стомана има ултра-гладка повърхност и по-тънка дебелина до 0,3 мм за високопрецизни части. PO плочата пасва на структурни части със средна точност, докато студено валцуваната ламарина е насочена към компоненти с висок стандартен външен вид със строги изисквания за толерантност.

Q2: Може ли PO стоманена плоча да се използва директно за продукти на открито?

A2: Не. Маслото против ръжда на повърхността осигурява само краткотрайна временна защита по време на съхранение и обработка. За дългосрочно излагане на открито се нуждаете от последващи повърхностни обработки като боядисване, поцинковане или прахово боядисване, за да увеличите антикорозионния капацитет.

Q3: Какъв диапазон на дебелината можете да предложите за PO стоманена плоча?

A3: Нашата стандартна гама дебелина обхваща от 1,0 mm до 6,0 mm, персонализирана ширина от 800 mm до 2000 mm и дължина от 1000 mm до 6000 mm според изискванията на клиента за чертеж.

Q4: Колко дълго може PO стоманата да остане без ръжда при нормално съхранение?

A4: Съхраняван в сух закрит склад без влажен въздух или химически газ, маслото против ръжда може да защити стоманената повърхност за 3-6 месеца. Избягвайте подреждането на открито, за да предотвратите преждевременно окисляване.
